nao acompanha o trasnformador de corrente
Geral

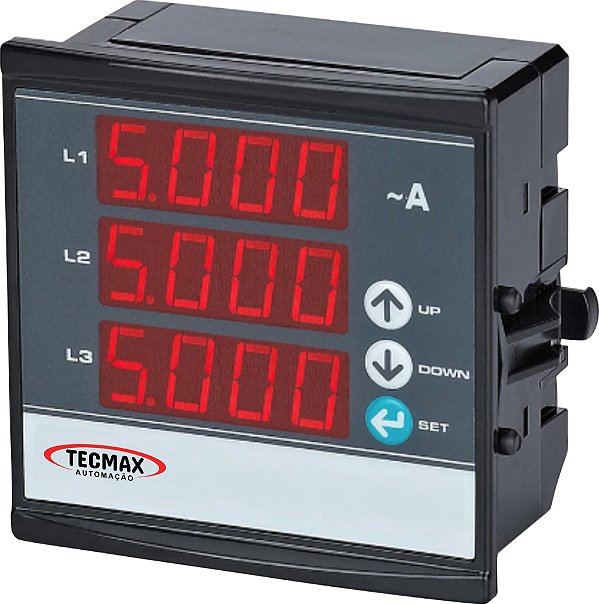

Projetado para monitorar a corrente de carga elétrica de qualquer sistema.
Uso e Princípio De Funcionamento
Faça as conexões de acordo com o diagrama. Faça as conexões dos transformadores atuais usados para o ampermeter antes da carga elétrica que exigiu medir no sistema. Os transformadores atuais não sentem a corrente de carga elétrica que se conectou antes deles. Coloque carga máxima 5a. caso contrário, o dispositivo pode ser danificado ou pode dar erro. Pressione o botão formenu forpor 2 segundos quando a energia estiver ligada. Definir o valor atual transformador de corrente transformador de “up”-“para baixo botões e re-push” ”” do menu botão para 2 segundos para gravar a sua configuração. Você pode ver a corrente do sistema.
Manutenção
Desligue o dispositivo e libere das conexões. Limpe o tronco do dispositivo com um cotonete. Não use nenhum condutor ou produto químico pode danificar o dispositivo. Certifique-se de que o dispositivo funciona após a limpeza.
Avisos
Por favor, use o dispositivo de acordo com o manual. Não use o dispositivo em molhado. Inclua um interruptor e um disjuntor na montagem. Coloque o interruptor e o interruptor perto do dispositivo, operador pode Chegar facilmente. Marque o interruptor e o disjuntor como liberando a conexão para o dispositivo.
Especificações
Tensão de funcionamento (un). : 150v-270v ac Freqüência de operação ....... : 50/60Hz. Potência De operação ............... : <4VA Temperatura de operação .. : -20 °c ..... + 55 °c Meas. gama (L-N) ............ : 5-300v ac (l1 deve ser Menos de 140V) Meas. gama .....................: 100ma-5.5a ac Medição de Precisão .. : ± % 1 C.T. Relação .......................... : 5/5A......5000/5A Exibição .............................. : 3*4 dígitos 14mm display Tipo de conexão .............. : Plug-in do terminal Diâmetro do cabo ................. : ² 1,5mm Peso ................................ : Max. 300gr. Tamanhos do Furo do painel ................ : 91x91mm Montagem ........................... : Painel montado na parte frontal Altitude de funcionamento .......... : <2000 metros
Dimensões
Diagrama de conexão
Diagrama de conexão
