CARACTERÍSTICAS:

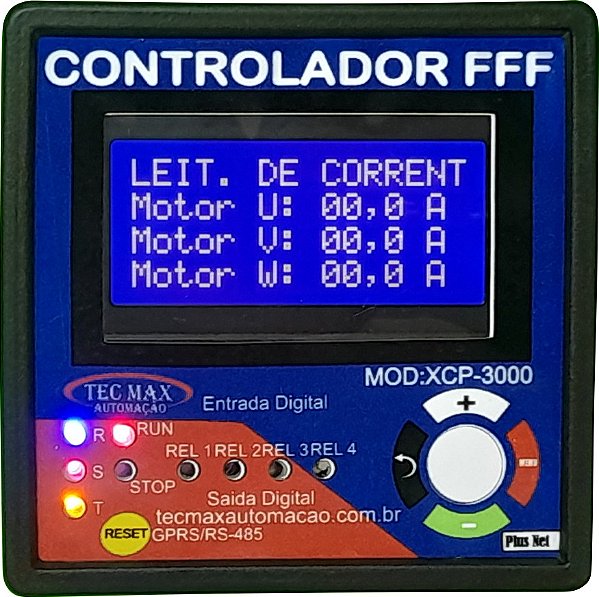

O CLP XCP- 3000 é um controladoR inteligente  que integra os principais recursos empregados em uma automação industrial. Dispõe integrado de IHM (interface homem máquina) contemplada por um teclado numérico, tecla de função e display de LCD 16x4 tipo caractere. A sua programação é realizada via linguagem ladder com software integrado  totalmente em português. As suas características permitem automatizar um grande número de aplicações, dispondo de diversos tipos de entradas e saídas, dimensional compacto e visual moderno, este se torna uma ótima solução para automatização de processos.
Este controlador é indicado para realizar pequenas e médias automações, como por exemplo, automatizar: máquinas para calçado, fornos, máquinas para lavanderia, camara fria, grupo gerador, estacão de tratamedo de agua e esgoto,maquina de gelo...

atravez do sistema de monitoramento gprs, gsm e sms.

APRESENTAÇÃO:

1 – Display LCD. Interface com o usuário, apresenta informações/programação do processo.
2 – Leds. Indicação luminosa, definida conforme programação ladder.
3 – Teclado numérico. Utilizado para inserir valores na programação.
4 – Tecla de Função. Sua função é definida pelo usuário no programa Ladder.
5 – Tecla Sinal. Utilizado para inserir valores negativos na programação de parâmetros.
6 – Tecla Avanço. Utilizado para avanço de bloco/parâmetro de programação.
7 – Tecla Retrocesso. Utilizado para retrocesso de bloco/parâmetro de programação.
8 – Tecla Cancelar. Utilizado para retorno de nível de programação.
9 – Tecla Enter. Utilizado para acessar programação.
Obs.: Todas as teclas podem ser utilizadas no diagrama Ladder.

CARACTERÍSTICAS TÉCNICAS
:
CARACTERÍSTICAS DE HARDWARE

– Alimentação
Entrada: 24Vcc.
Tolerância: ± 10%.
Consumo máximo: 1,5 A.

– Saídas de relé
Quantidade: 4.
Capacidade: 2A/250Vca.

– Saídas de rele
Quantidade: 4

– Saída analógica tensão
Faixa: 0 a 10Vcc.
Impedância mínima da carga: 100KO.

– entrada  analógica corrente  2 tc

entrada trifasico 3 fase 220/380

– Entradas digitais
Quantidade: 2.

– Entradas analógicas
Quantidade: 1.

– Led´s
Quantidade: 14.
Cor: Azul, vermelho, verde e amarelo média intensidade.

- Display
Tipo: LCD caractere, 16x4.
Cor: Fundo azul,e fundo verde  caracteres em preto .
