1. INTRODUÇÃO
O controlador de compensação automático da potência reativa da série pfr é apropriado para dispositivos de compensação do capacitor do auto-ajuste no sistema de distribuição da baixa tensão (a seguir referido como controlador) e fazer o fator de potência alcançar o estado de predefinição pelo usuário para aumentar a eficiência de utilização do transformador de potência, reduzir a perda de linha e melhorar a qualidade da tensão, Deste modo, aumentar os benefícios económicos e sociais.
2. CARACTERÍSTICAS da FUNÇÃO
1. para calcular a capacitância de corte de entrada por potência reativa, com compensação de alta precisão. 2. fator de potência tem medição de alta precisão, com ampla faixa de exibição. 3. pré-ajuste de fase inicial (terminal homônimo de ajuste de software ou polaridade atual). 4. com interface humana-máquina amigável, fácil de operar. 5. todos os tipos de parâmetros de controle podem ser ajustados no dígito inteiro. É visual e fácil de usar. 6. com dois modos de trabalho: corrida automática e execução manual. 7. com função de proteção de sobretensão e sob tensão, 8. com função de proteção de energia para baixo, então os dados não perderão. 9. com baixa impedância de entrada de sinal de corrente 0.0.01..
3. CONDIÇÕES de SERVIÇO
1. altitude não superior a 2500m. 2. temperatura ambiente:-25 ℃ ~ + 50 ℃. 3. umidade relativa:<50% em 40 ℃ e <90% em 20 ℃. 4. não há nenhum gás corrosivo, condutor Pó, meio explosivo combustível ao redor. 5. nenhuma vibração severa no lugar da instalação.
4. DEPURAÇÃO
Aviso: durante o processo de ajuste, o usuário deve cumprir o seguinte ajuste Passos. Aquele com (*) é o controlador que trabalha sob o modo de controle de energia reativo. A. monte o dispositivo de compensação de acordo com a demanda de diagrama de conexão e, em seguida, faça um exame detalhado de modo a remover o erro que pode causar sérios riscos potenciais de segurança. B. comutação no dispositivo de compensação, o controlador entra no estado automático. * C. Input a relação de transformação ofat site sinal atual transformador, para os detalhes ver parâmetro predefinido. * D. Introduza a capacidade do capacitor de cada circuito do ramo, para os detalhes veja o parâmetro predefinido. E. opere "menu" chave para fazer a luz indicadora de corrida manual brilha. Como uma medida para depuração dispositivo de compensação, a execução manual pode ser processada para verificar sua conexão correet ou não. Operar "Key" chave, um grupo de capacitores de entrada, e operar "key" chave, um grupo de capacitores corte. Nota: o terminal de saída, cujo valor do capacitor é zero, não pode executar a ação de entrada e corte. a operação acima pode ser sem sinal atual. F. a fim de fazer o controlador automaticamente entrada e corte grupo capacitor, além do usuário deve colocar menu sob o menu de "fator de potência" ou "eactive power", o sinal de corrente deve atrasar o sinal de tensão, e a tensão do sistema não é maior do que sobre o valor protetor da tensão e não é menor do que sob o valor protetor da tensão.

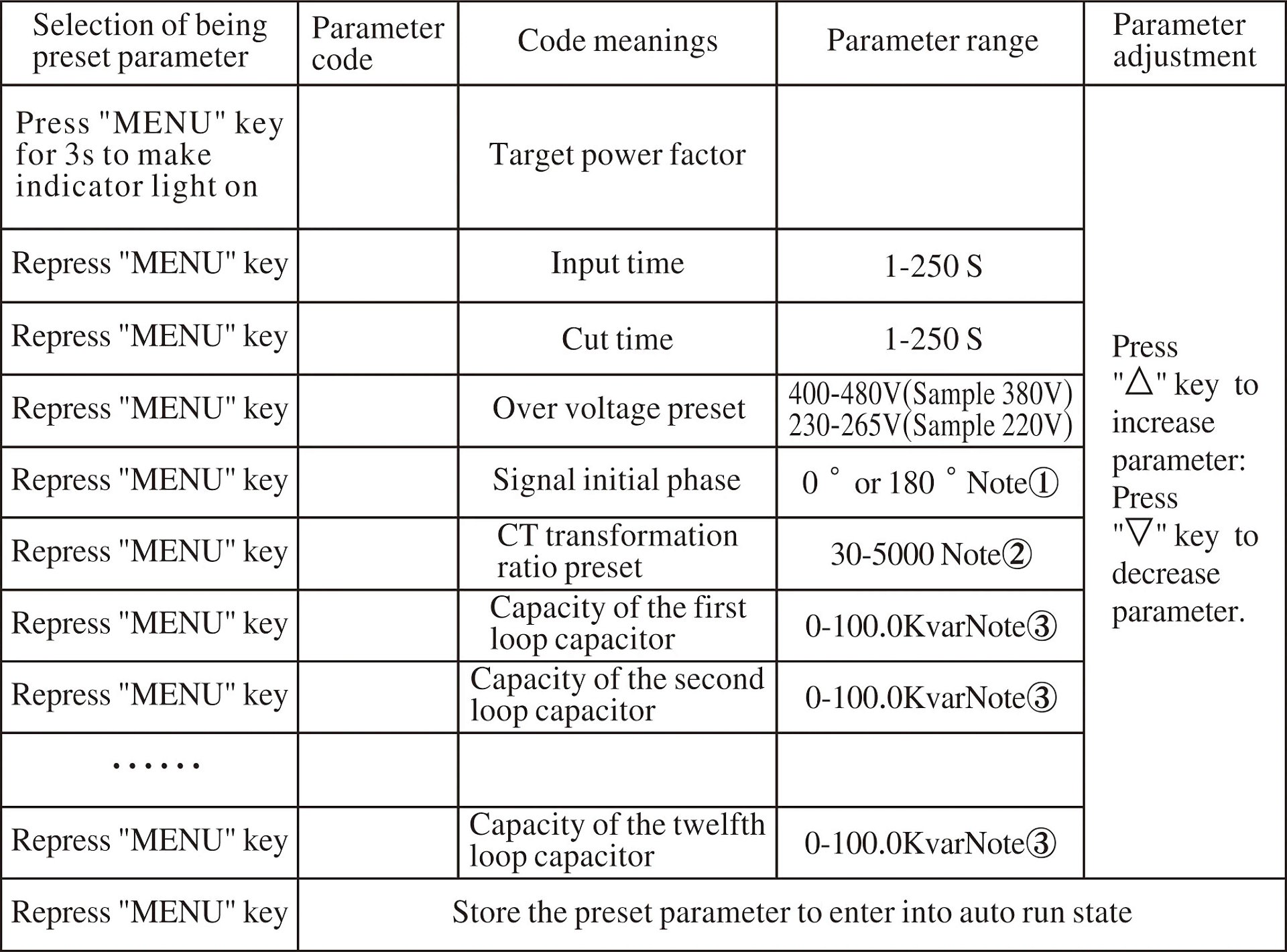

5. TECLA de FUNÇÃO
Menu chave menu menu menu: menu principal e submenu para a opção. Nota: pressione a tecla do menu para 3s para entrar no menu predefinido do parâmetro. Aumentar a chave key “parameter: parâmetro predefinido para aumentar os dados, grupo de capacitor de entrada quando para a execução manual. Diminuir a chave key “parameter: parâmetro predefinido para diminuir os dados, cortar o grupo do capacitor quando para a execução manual. Em menu "fator de potência" exibir corrente primária a. em menu "potência reativa" exibir sinal de tensão v.
Nota: When quando sinal de tensão signa e entrada de sinal atual para o controlador estão em polaridade positiva, usuário Deve ajustar o parâmetro para "0"; quando eles estão em polaridade reversa, o usuário deve ajustar o parâmetro para "180"; se o usuário não pode julgar polaridade, fora de toda a carga, Em seguida, a entrada de um grupo ou vários grupos capacitores, agora o fator de potência que o controlador exibido é ncgaveand muito baixo. se o fator de potência não é negativo, pode ser julgado que o sinal de tensão e sinal de corrente estão no reverso Polaridade. se a fase inicial é "180", o usuário deve ajustá-lo para "0" e enquanto itis "0", o usuário deve ajustá-lo para "180", o usuário deve confirmar este parâmetro correto ou não depois que um controlador é instalação terminada, ou causará a operação anormal para o controlador. O valor predefinido da relação de transformação do ct ct é o valor do numerador da relação do transformador atual do sinal. por exemplo. a relação do transformador atual do sinal do usuário é 500/5a, então o valor predefinido da relação do ct é 500, não é 100. Capaca capacitância do laço de saída deve ser predefinida para "o" se sem conectado com o capacitor. O controlador do laço de saída não oulput sinal de controle se a capacitância predefinida do capacitor é "0",
7. princípio de entrada-corte
1) quando o banco do capacitor não pode entrar automaticamente, o usuário deve considerar a seguinte condição Deve notar-se que são necessárias as seguintes condições, devem cumprir-se. A. o valor do fator de potência do sistema é menor do que o valor do fator de potência do alvo. B. sobre a luz indicadora de tensão não acende. C. nós indicamos a potência ativa da rede elétrica atual por p e potência reativa por q.tar obter fator de potência por cosφ. fórmula l deve ser sustentável.
2) quando o fator de potência do nerwork elétrico é maior do que o fator de potência alvo, e o banco do capacitor não pode cortar automaticamente, o usuário deve considerar as seguintes condições são sustentáveis ou não. use p para indicar a potência acuive da rede elétrica, Q para indicar a potência reactiva da actual rede eléctrica e do cosφ para indicar a potência de destino lactorl. a fórmula 2 deve ser sustentável.
8. instrução Display
Sobre a tensão: se a luz indicadora do menu atual pisca frequentemente, o que significa que o controlador trabalha no valor do thedisplay do overvolt é o valor da tensão do sistema Valor do cosφ: exibir 0.985 significa que o fator de potência atual está atrasando 0.985. Exibindo-0.985 significa que o facor de energia atual está liderando 0.985. Sob a corrente: exibindo means co means significa undercurrent, a corrente do sinal é menos de 50ma
9. DIAGRAMA de CONEXÃO
Tensão de funcionamento (un):..... 380v Frequência de funcionamento: 50/60hz Potência de funcionamento: <<12va Temperatura de funcionamento: .....-20;℃ a 50 ℃ Faixa de medição atual: .. 0.5ma-5a Precisão de medição: .......... % ± 1% Relação atual do transformador:... 5/5a-9999/5a Tempo de resposta: 0.0.4sec. -250sec. Tempo de descarga: 0.0.4sec. -250sec Número de passos: ............ 6 passos; 12 passos Tipo de conexão: ...... conexão terminal plug-in Contato: 3a 3a/250vac carga resistiva Peso: <<850gr. Tamanho do furo do painel: 140mm x 140mm Classe da proteção: .......... ip40 Altitude de operação: .......<2000 metro
10. Diagrama de conexão
Dimensão perfurada: 144*144mm
1 terminal 3 terminal de entrada de sinal de tensão
5 terminal 6 terminal de entrada de sinal incurrent
23 terminal comum do terminal de saída do controle
