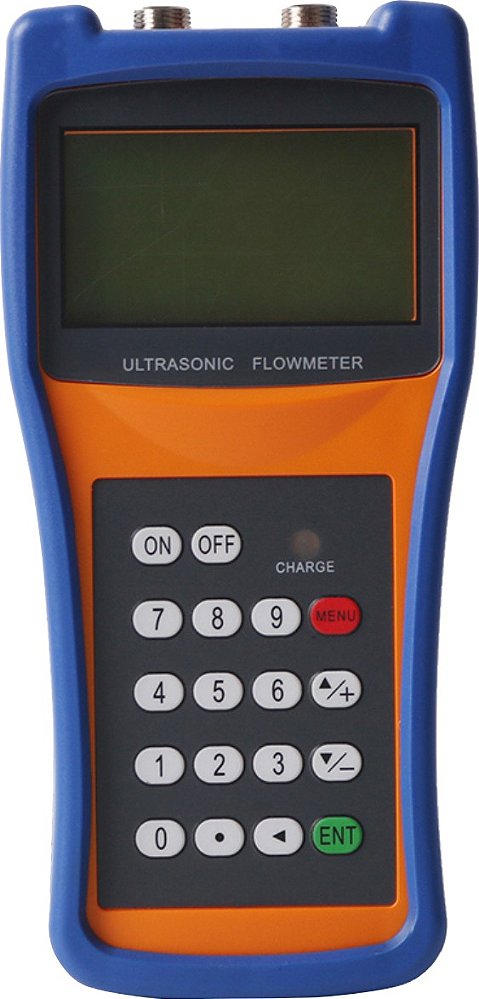

Medidor Ultrasonico Portatil

Especificação:

1. Tipo de item: medidor de fluxo ultrassônico handheld

2. Modelo: TUF-2000H

3. Precisão da medida: fluxo ± 1%, calor ± 2%

4. Faixa de medição da sonda do sensor: DN15-100mm(TS-2)/DN50-700mm(TM-1)/DN300-6000mm(TL-1)

5. Modo de fonte de alimentação: fonte de alimentação da bateria recarregável (incluir o carregador)

6. Tempo de carregamento: 8 horas

7. Use o tempo: 12 horas ou mais

8. Fonte de alimentação de trabalho: 90-230vac (12 horas de operação após o carregamento suficiente) incluindo ni-h bateria de lítio 2000mah

9. Nível de precisão: valor da indicação ± 1%, caudal maior do que 0.2 m/s

10. Unidade de medida: medidor, pés, medidor cúbico, litro, pés cúbicos, galão dos eua

11. Tubo aplicável: aço carbono, aço inoxidável, ferro fundido, cobre, pvc, alumínio, aço de vidro, etc.

12. Tipo líquido: mais de 30 tipos de líquido puro tais como água pura e água da torneira

13. Registro de dados: registador de dados embutido, pode armazenar 32 memória mbit

14. Temperatura média: convencional-30-90 ℃, tipo de alta temperatura até-30-150 ℃

15. Temperatura de funcionamento: host: -30-90 ℃; sensor: -30-90 ℃ (sensor de alta temperatura opcional)

16. Use umidade: 85% do host

17. Nível de proteção do sensor: ip67

18. Material do alojamento: abs retardador de chama

19. Material do anfitrião: alumínio fundido

Um medidor ultrassônico de fluxo é um dispositivo utilizado para medir o fluxo de líquidos em tubulações ou canais. Ele utiliza princípios de ultrassom para determinar a velocidade do fluido e calcular o fluxo volumétrico.

O funcionamento básico de um medidor ultrassônico de fluxo pode ser descrito da seguinte maneira:

1. Transdutores ultrassônicos: O medidor possui dois transdutores ultrassônicos posicionados em pontos opostos da tubulação. Um dos transdutores emite um pulso ultrassônico na direção do fluxo, enquanto o outro transdutor recebe o pulso ultrassônico.

2. Propagação do ultrassom: O pulso ultrassônico emitido pelo transdutor de emissão se propaga através do fluido. Quando não há fluxo, o tempo que leva para o pulso ultrassônico ir do transdutor de emissão para o de recepção é conhecido como "tempo de trânsito zero" ou "tempo de referência".

3. Efeito Doppler: Quando há fluxo no fluido, o pulso ultrassônico emitido pelo transdutor de emissão se desloca em relação ao transdutor de recepção. Esse deslocamento é chamado de "efeito Doppler" e está relacionado à velocidade do fluido.

4. Medição do tempo de trânsito: O transdutor de recepção detecta o pulso ultrassônico modificado pelo efeito Doppler. O tempo que leva para o pulso ultrassônico abranger uma distância entre os transdutores é medido com alta precisão.

5. Cálculo do fluxo: Com base no tempo de trânsito medido e em outras informações sobre o diâmetro e a geometria da banheira
