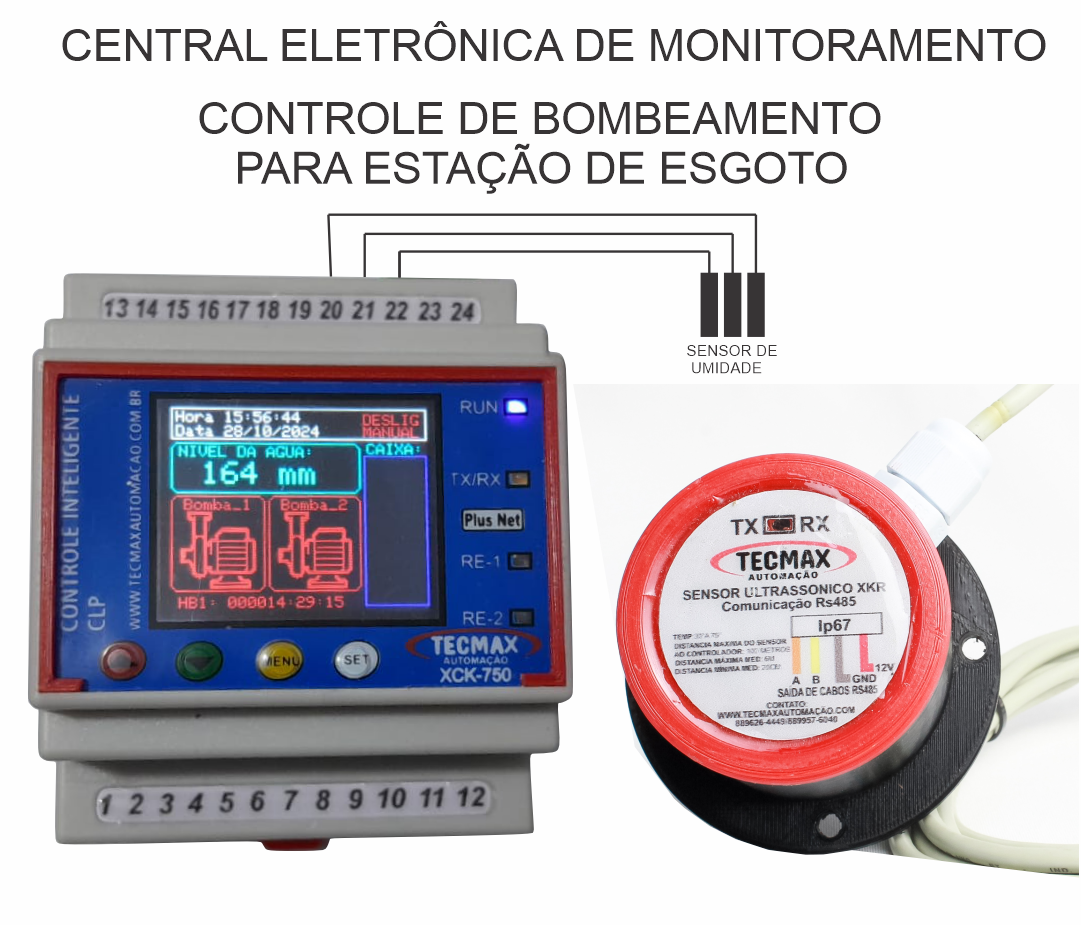

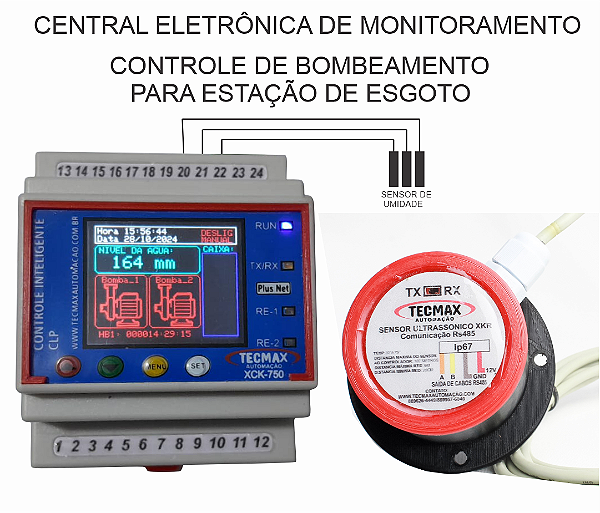

Central Eletrônica de Monitoramento Nivel- controle de nível

FRETE À NEGOCIAR COM A EMPRESA

Aplicação
A CEM - Central Eletrônica de Monitoramento, foi
desenvolvida com a finalidade de concentrar em um
único e compacto equipamento o monitoramento e
controle de todas as proteções internas das bombas
ABS.

A CEM executa os seguinte controles
Monitora todos os térmicos da bomba, atuando
no circuito de acionamento desligando o
equipamento se um sobre aquecimento ocorrer;

Monitora todos os dieletrodos da bomba,
atuando no circuito de acionamento desligando
o equipamento se água ou umidade excessiva
entrar na mesma.

Especificações Elétricas

Alimentação        Tensão 90 a 240 Vac
Freqüência 60 Hz
Alimentação Tolerância a níveis de ruídos segundo
recomendações das normas internacionais
IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-11
-----------------------------------------------------------------------
Corrente máxima nos contatos de saída F e F1 (contatora)    10 A
--------------------------------------------------------------------------------------------
Consumo máximo                         3 watts
------------------------------------------------------------------------------------------
Tensão dos dieletrodos               12 Vcc max
----------------------------------------------------------------------------------------
Ajuste de sensibilidade dos dieletrodos 10 W a 700 W
----------------------------------------------------------------------------
Dimensões
Comprimento 147 mm
Altura 55 mm Dimensões
Largura 95 mm
Peso 370 g
-----------------------------------------------------------------------
Acessórios necessários Dieletrodos e protetores térmicos
----------------------------------------------------------------------------
Temperatura de operação                    0 a 50°C
----------------------------------------------------------------------------
Umidade relativa                                  0 a 85%
----------------------------------------------------------------------------
Sinalização                                          Led's e LCD
----------------------------------------------------------------------------
Distância máxima entre os sensores e a CEM 100 metros
--------------------------------------------------------------------------------
Conexão na CEM Conector 12 vias fêmea AKZ950 / 12 / 508
------------------------------------------------------------------------------------
Proteção                Referência Reletrônica / Fusível 0,5 A
-----------------------------------------------------------------------------------

Operação
Ocorrendo a atuação por mais de cinco segundos
de qualquer um dos eletrodos ou térmicos da
bomba, a CEM se desligará automaticamente e
somente permitirá o religamento após os sensores
estiverem desatuados e o botão de "Reset"
pressionado por aproximadamente dois segundos.
Caso os sensores continuem atuados e o botão de
"Reset" seja pressionado, o painel continuará
indicando sua atuação através do "LCD" (display
de cristal líquido) com uma mensagem
correspondente ao defeito detectado e não
permitirá o religamento da bomba pelo operador
até que o defeito seja solucionado.

A bomba poderá ser religada somente se for
retirada toda a água do compartimento afetado e
após o botão "Reset" ser pressionado.

Os sensores DI no sistema eletrônico de
monitoramento da vedação reconhecem a entrada
de umidade no depósito de óleo através da vedação
do eixo.
Os sensores DI emitem um aviso de entrada de
umidade e evita defeitos na unidade através de
inspeções periódicas.

Em cada fase do estator, os sensores térmicos emitem um aviso ou
desligam automaticamente antes de que o limite de temperatura seja
alcançado.
