relé de tempo eletrônico ajustavel

Código: VNP7KXURB Marca: TEC MAX

~~R$ 120,00~~ R$ 110,00

Qtde: Comprar Estoque: 45 dias úteis

R$ 110,00
R$ 110,00

Detalhes do produto
Especificação do item
-----------------------------------------
Marca: Tecmax
materiais de bricolage: Elétrica
Mostrador: Analogico
Teoria:Relé de tempo
Cutomizado:Sim
Carga de contacto:Alta potência

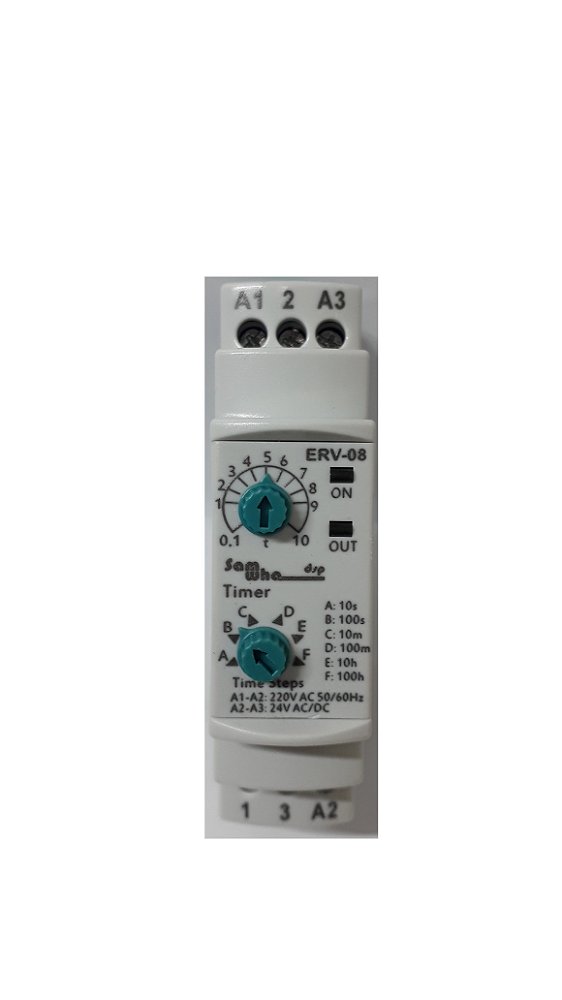

Modelo Número:ERV-08
Recursos de Proteção:Selado
Utilização:De Propósito geral
Modo: em atraso
Relé: Temporizador
Tipo: Relé de tempo

Descrição do Produto Geral

ERV-08 relés do temporizador são usados em todos os campos (indústria, casa, planta etc.) controlls da necessidade relacionados ao tempo.

Uso e Princípio De Funcionamento

Faça as conexões de acordo com o diagrama. Botão (etapas de tempo): seleção de intervalo de tempo. Botão (t): valor de tempo. Exemplo: o tempo é de 75 minutos. Faça "passos de tempo" botão para 100 m (100 minutos) e faça knob t knob botão entre 7-8. Neste caso o tempo é ajustado para 75 minutos. Nota: a fim de ajustar valores de tempo mais altos muito sensíveis, definir knob t knob botão por cronômetro em etapas baixas e aumentar o estágio para o tempo necessário. Exemplo: o tempo é de 25 horas. Botão "passos de tempo" para 10 s (10 segundos) e knob t knob botão entre 2-3. Ligar e verificar com um cronômetro por 2.5 segundos. Se for alto ou baixo, ajuste o botão t knob novamente. Verifique novamente o dispositivo. Faça o botão "passos de tempo" 100 h(100 horas). Neste caso, você ajustá-lo mais sensível. Depois de definir o tempo, ligar o dispositivo. O dispositivo iniciará o sincronismo e entrementes interruptores led on-off. Quando o dispositivo está cronometrando contato para fora é (nc) 1. quando o tempo de acabamento (tempo definido é para cima) relé de luz led está ligado e contato para fora é (não) 3. o dispositivo mantém estável até que a energia esteja desligada.

Manutenção

Desligue o dispositivo e libere das conexões. Limpe o tronco do dispositivo com um cotonete. Não use nenhum condutor ou químico Pode danificar o dispositivo. Certifique-se de que o dispositivo funciona após a limpeza

Avisos

Por favor, use o dispositivo de acordo com o manual. Não use o dispositivo em molhado. Inclua um interruptor e um disjuntor na montagem. Coloque o interruptor e o interruptor perto do dispositivo, operador pode alcançar facilmente. Marque o interruptor e o disjuntor como liberando a conexão para o dispositivo.

Especificações
Tensão de funcionamento (un). : 150v-260v ac/24vdc ou
110VAC/24VDC
Freqüência de operação ....... : 50/60Hz.
Potência De operação ............... : <4VA
Temperatura de operação .. : -20 °c ..... + 55 °c
Tempo (t)................................. : 10sec, 100sec, 10min,
100min, 10hr. E 100 horas
Display:................................... : Em led e Fora levado
Tipo de conexão .............. : Terminal de conexão
Peso ................................ : Max.120gr.
Contato 5a: 5a/250v ac (carga resistiva)
Montagem ........................... : Vertical montado em
O painel ou montado no trilho do ruído
Altitude de funcionamento .......... : <2000 metros
Diâmetro do cabo ................. : ² 2,5mm
Saida de 1 Relé
