Geral

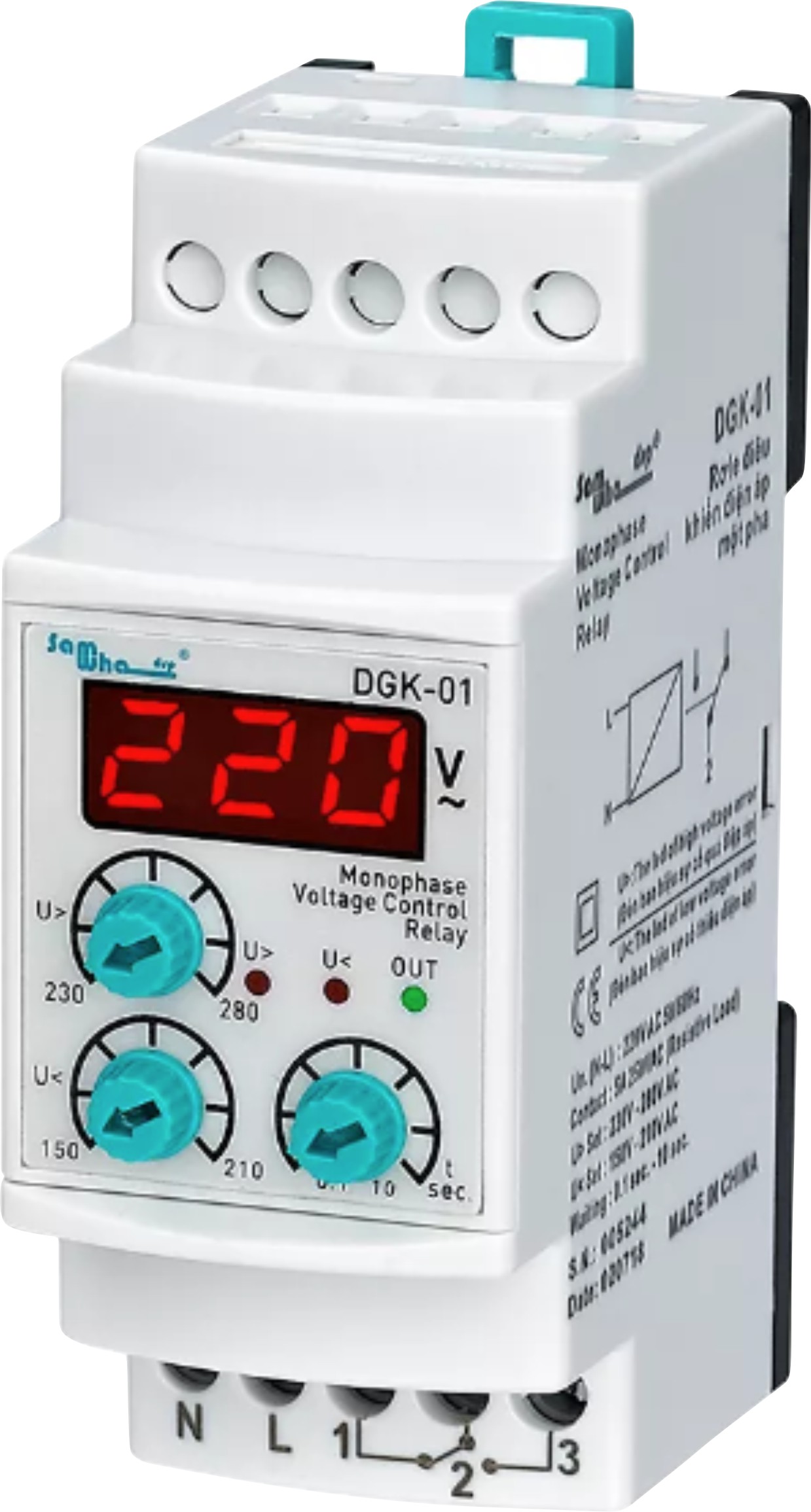

Os relés de controle de tensão DGK-01 e DGK-01W são projetados para bloquear danos de carga monofásica originados da rede.
Princípios de uso e trabalho
Para definir o valor de alta tensão: defina o botão de controle "U>" para o valor desejado.
Para definir o valor de baixa tensão: defina o botão de controle "U <" para o valor desejado.
Para definir o tempo de atraso: defina o botão de controle "t" para o valor desejado.
O valor definido é exibido na tela ao ajustar para a configuração dos botões. 2 segundos após soltar o botão definir, em seguida, na tela exibe o valor de tensão medido.
Se a tensão estiver entre o ajuste alto "U>" e o valor baixo "U <", o LED "Out" do valor de tensão ajustado acende e o relé é energizado.
Função de proteção
Proteção de Alta Tensão - Para entrar no estado de falha: se a tensão ficar acima do valor definido de alta tensão "U>" LED, o dispositivo espera até o tempo de retardo definido "t", após o tempo decorrido o relé será desativado e o LED "".
Falha de proteção de alta tensão fora do estado: quando a tensão cai abaixo de 5 V, a alta tensão é configurada para o valor do retardo de tempo de espera do dispositivo "t". Decorrido o tempo, o LED “U>” se apaga, o relé será acionado e o LED de saída acenderá.
Estado de falha de baixa entrada de proteção de tensão: se a tensão cair abaixo do valor definido de baixa tensão "U <" LED, o dispositivo espera até o tempo de retardo definido "t", após o tempo decorrido o relé será desativado e o LED "".
Proteção contra baixa tensão - Falha fora do estado: quando a tensão passa de 5 V a baixa tensão é configurada para o valor do dispositivo aguardando o tempo de reset "t". Decorrido o tempo, "U
Relay States
Relé ativado: 2 (COM) e 3 (NO) próximo a 1 (NC) e 2 (COM).
O relé é ativado: 2 (COM) e 1 (NC) próximo a 3 (NO) e 2 (COM).
Cuidado
Desligue o dispositivo e desconecte-o da conexão. Limpe o porta-malas do dispositivo com um cotonete. Não use condutores ou produtos químicos
Pode danificar o dispositivo. Verifique se o dispositivo funciona após a limpeza
Atenção
Use o dispositivo de acordo com o manual.
Não use o dispositivo molhado.
Inclui interruptores e MCB / disjuntores em montagem.
Coloque a chave e o disjuntor ao redor do dispositivo, o operador pode alcançá-lo facilmente.
Marque interruptores e disjuntores como dispositivos de desconexão.
Especificação
Tensão operacional (Un) ...: 220 V AC
Freqüência de operação ......: 50 / 60Hz.
Potência operacional ...............: <6VA
Temperatura de operação ..: -20 ° C ..... + 55 ° C
Conjunto de alta tensão (U>) ...........: 230V - 280V
Baixa tensão definida (U <) ............: 150V - 210V
110V-210V (em DGK-01W)
Esperando (t) .......................: 0,1 seg - 10 seg.
Display .....................: 3x LED 1x3 dígitos display
Tipo de conexão .....: Conexão de terminal
Contato .................: 5A / 250V AC (carga resistiva)
Diâmetro do cabo .................: 2,5 mm ²
Peso ................................: máx. 220gr.
Montagem ...........................: Vertical montado em
Painel ou montado em trilho din
Altitude de operação ..........: <2000m

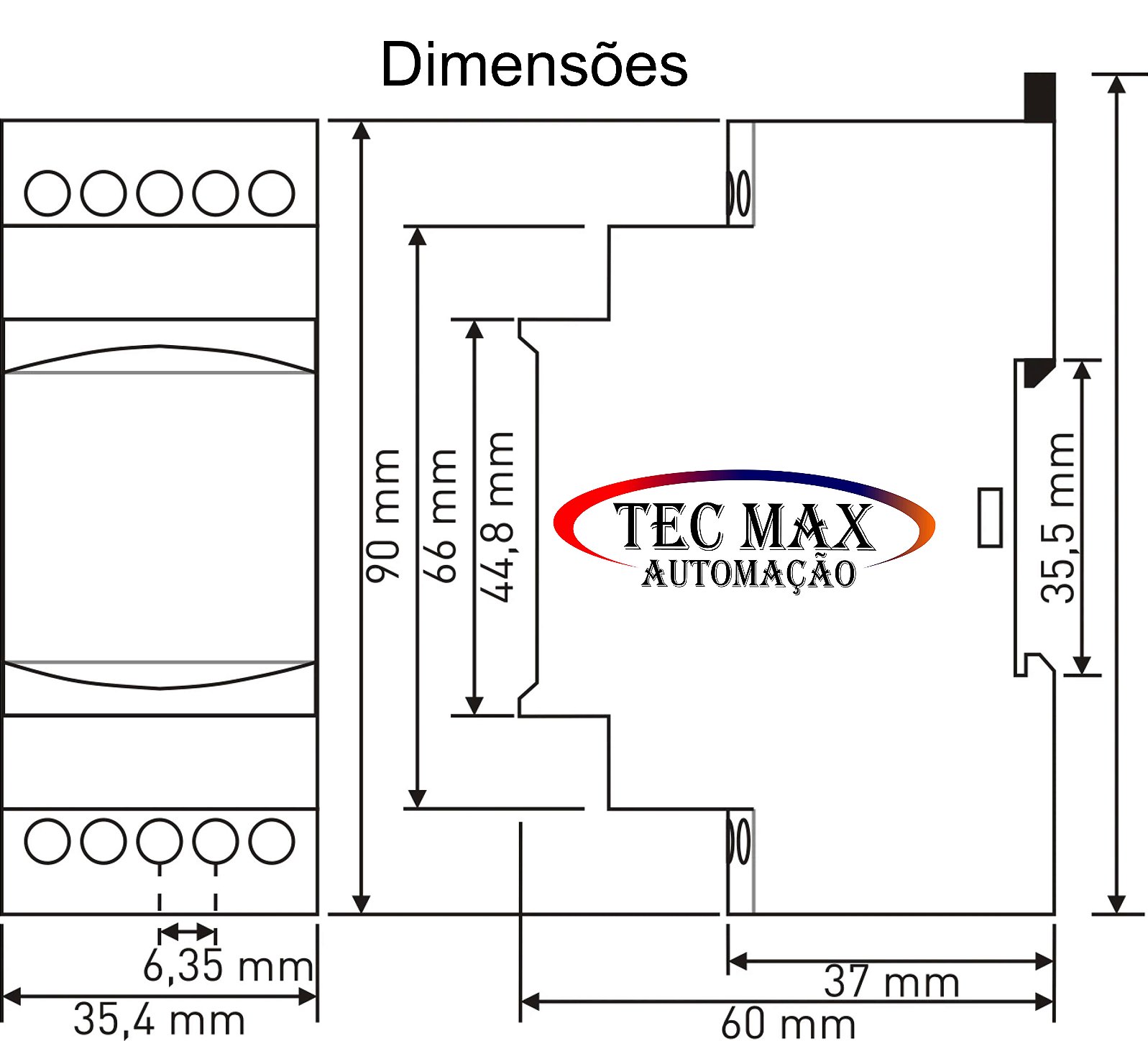

Dimensões

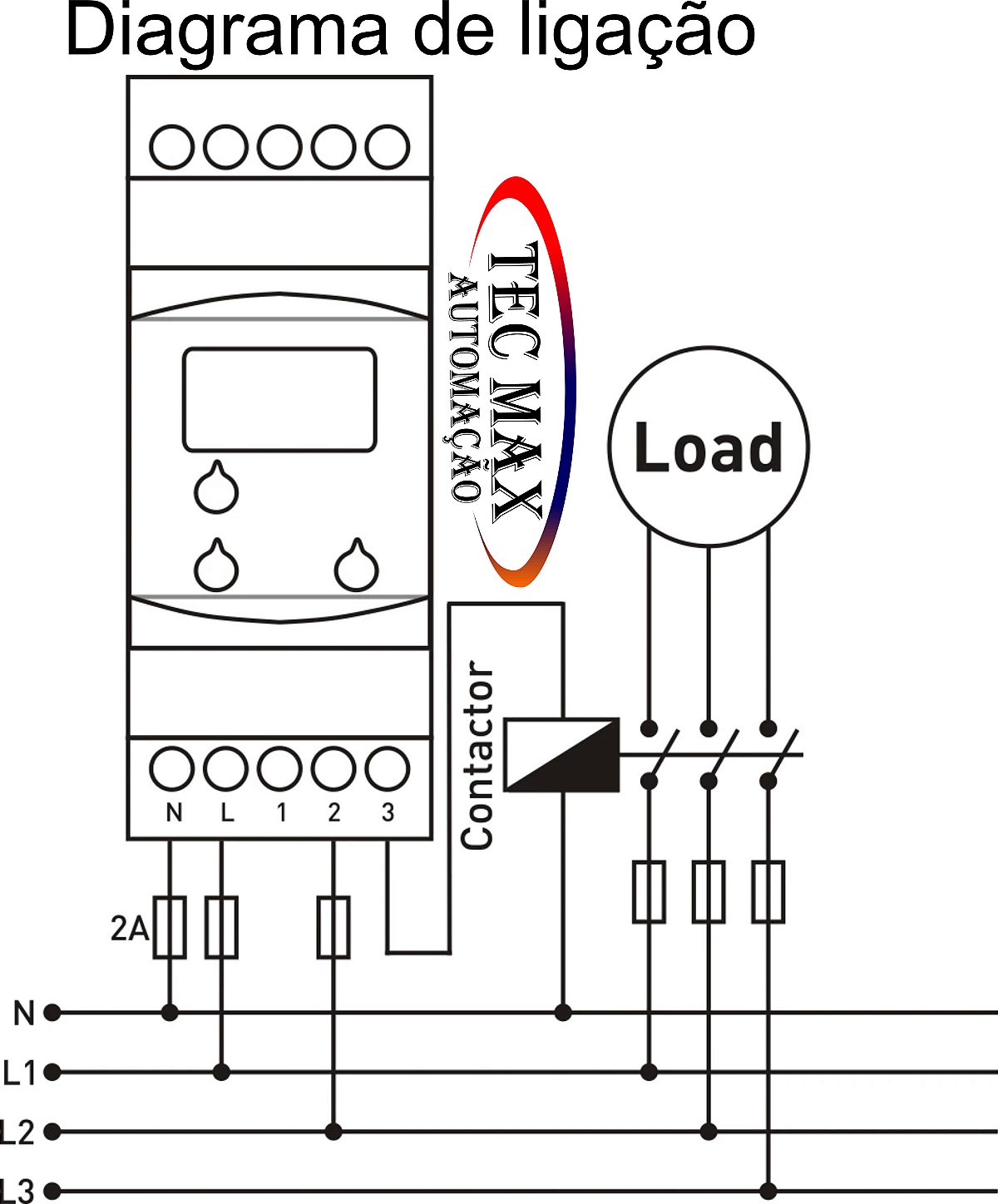

Diagrama de ligação
